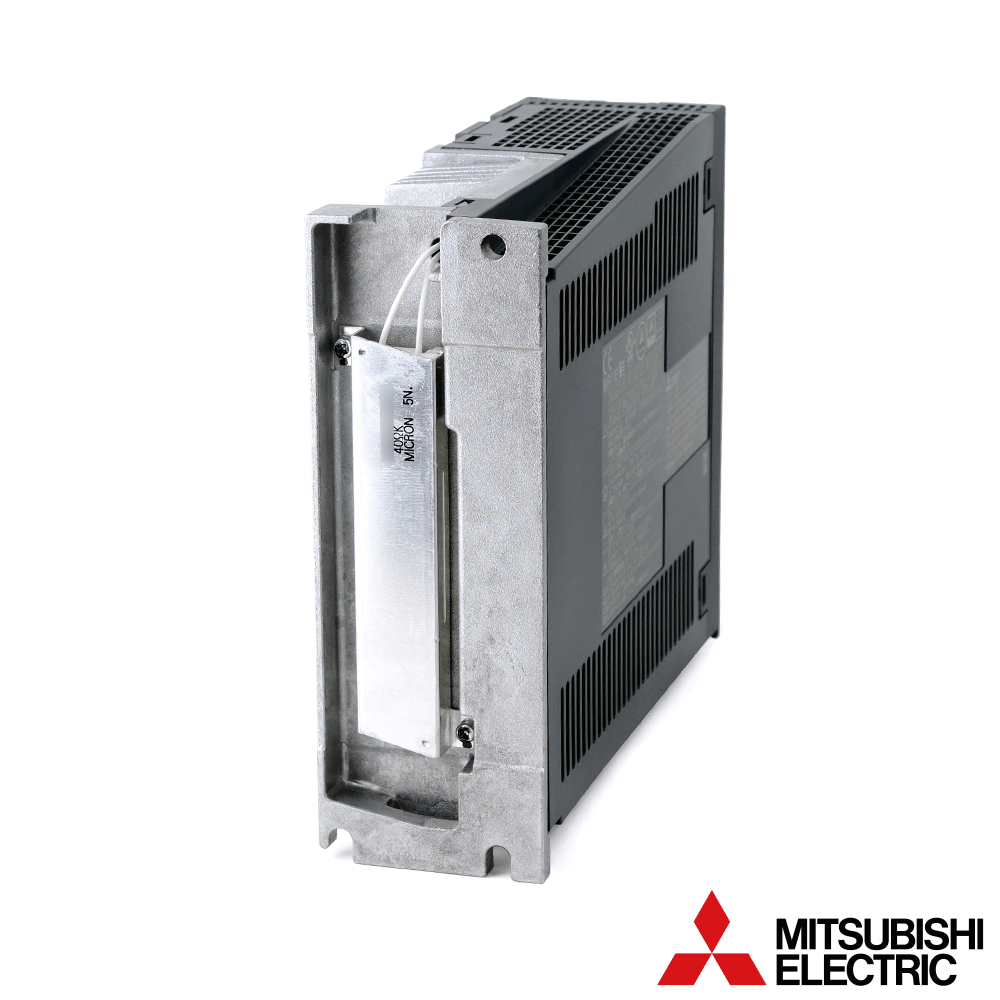

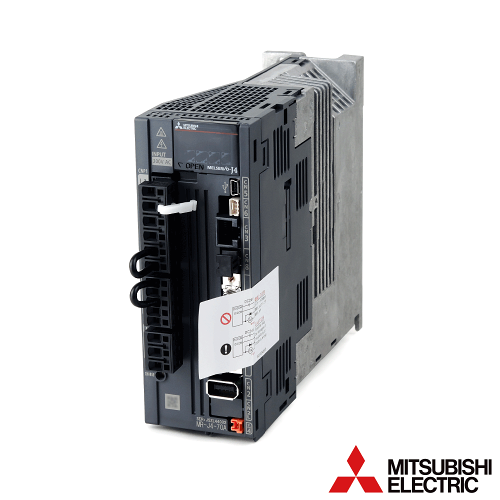

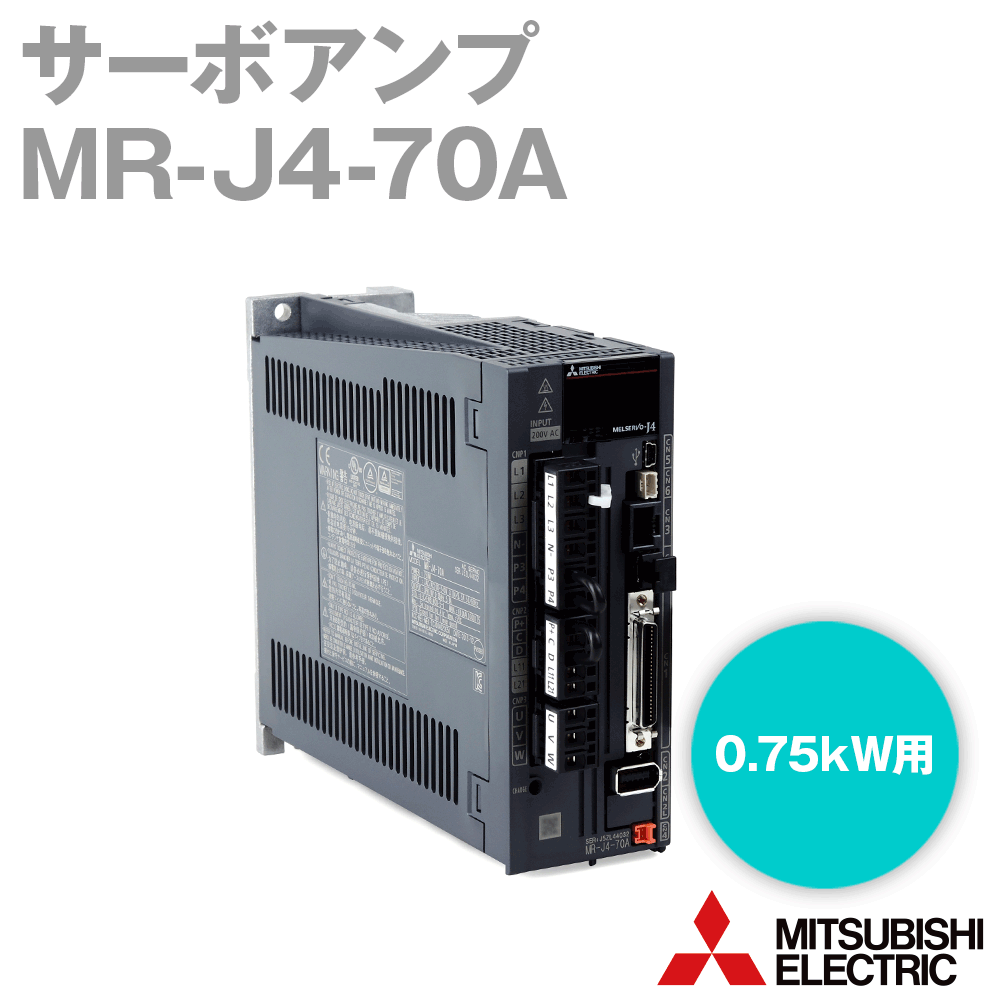

三菱電機 MR-J4-70A サーボアンプ 汎用インタフェース 0.75kW用 三相・単相AC200V〜240V NN
・業界をリードする基本性能 2.5kHzの速度周波数応答を実現しました。
また独自開発した高分解能絶対位置エンコーダ (4,194,304pulses/rev)の採用と相まって、処理スピードを格段に向上。
・高度なサーボゲイン調整機能 ワンタッチチューニング機能をオンするだけで、機械共振抑制フィルタ、アドバンスト制振制御II、ロバストフィルタを含めたサーボゲイン調整が完了。
・最大指令パルス周波数4Mpulses/sに対応 汎用インタフェース対応MR-J4-Aは、最大指令パルス周波数4Mpulses/sに対応しています。
[シリーズ名] MELSERVO-J4シリーズ [指令インタフェース] 汎用インタフェース [電圧クラス] 200V [容量(kW)] 0.75 [サーボアンプ形名] MR-J4-70A [出力] 定格電圧: 三相AC170 V 定格電流[A]: 5.8 [主回路電源入力] 電圧・周波数: 三相または単相AC200 V〜240 V, 50 Hz/60 Hz 定格電流[A]: 3.8 許容電圧変動: 三相または単相 AC170 V〜264 V 許容周波数変動: ±5%以内 [制御回路電源入力] 電圧・周波数: 単相AC200 V〜240 V, 50 Hz/60 Hz 定格電流[A]: 0.2 許容電圧変動: 単相AC170 V〜264 V 許容周波数変動: ±5%以内 消費電力[W]: 30 [インタフェース用電源] DC24 V ± 10% (必要電流容量: 0.5 A (CN8コネクタ信号を含む)) [制御方式] 正弦波PWM制御・電流制御方式 [許容回生電力] サーボアンプ内蔵回生抵抗器[W]: 20 外付け回生抵抗器 (標準付属品)[W]: - [ダイナミックブレーキ] 内蔵 [通信機能] USB: パーソナルコンピュータなどとの接続 (MR Configurator2対応) RS-422/RS-485: 最大32軸までの1 : n通信 [エンコーダ出力パルス] 対応 (ABZ相パルス) [アナログモニタ] 2チャンネル [位置制御モード] 最大入力パルス周波数: 4 Mpulses/s (差動レシーバ時)、200 kpulses/s (オープンコレクタ時) 位置決め帰還パルス: エンコーダ分解能 (サーボモータ1回転あたりの分解能): 22ビット 指令パルス倍率: 電子ギアA/B倍 A = 1〜16777215、B = 1〜16777215、1/10 < A/B < 4000 位置決め完了幅設定: 0 pulse〜±65535 pulses (指令パルス単位) 誤差過大: ±3回転 トルク制限: パラメータ設定または外部アナログ入力による設定 (DC0 V〜+10 V/最大トルク) [速度制御モード] 速度制御範囲: アナログ速度指令 1: 2000、内部速度指令 1: 5000 アナログ速度指令入力: DC0 V〜±10 V/定格回転速度 (10 Vでの回転速度は [Pr. PC12] で変更可能) 速度変動率: ±0.01%以下 (負荷変動: 0%〜100%)、0% (電源変動: ±10%)±0.2%以下 (周囲温度: 25 °C ± 10 °C) アナログ速度指令時のみ トルク制限: パラメータ設定または外部アナログ入力による設定 (DC0 V〜+10 V/最大トルク) [トルク制御モード] アナログトルク指令入力: DC0 V〜±8 V/最大トルク (入力インピーダンス: 10 kΩ〜12 kΩ) 速度制限: パラメータ設定または外部アナログ入力による設定 (DC0 V〜±10 V/定格回転速度) [位置決めモード] 非対応 [フルクローズド制御] 2線式通信方式 [機械端エンコーダインタフェース] 三菱電機高速シリアル通信 [サーボ機能] アドバンスト制振制御ll、アダプティブフィルタll、ロバストフィルタ、オートチューニング、ワンタッチ調整、タフドライブ機能、ドライブレコーダ機能、機械診断機能、電力モニタ機能、スーパートレース制御、ロストモーション補正機能 [保護機能] 過電流遮断、回生過電圧遮断、過負荷遮断 (電子サーマル)、サーボモータ過熱保護、エンコーダ異常保護、回生異常保護、不足電圧保護、瞬時停電保護、過速度保護、誤差過大:保護、磁極検出保護、リニアサーボ制御異常保護 [機能安全] STO (IEC/EN 61800-5-2) [安全性能] 第三者認証規格: EN ISO 13849-1 カテゴリ 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3, EN 61800-5-2 応答性能: 8 ms以下 (STO入力オフ → エネルギ遮断) テストパルス入力 (STO) テストパルス間隔: 1 Hz〜25 Hz、テストパルスオフ時間: 最大1 ms 予想平均危険側故障時間 (MTTFd): MTTFd ≧ 100 [年] (314a) 診断範囲 (DC): DC = 中 (Medium), 97.6 [%] 危険側故障の平均確率 (PFH): PFH = 6.4 × 10^-9 [1/h] [構造 (保護等級)] 強冷、開放 (IP20) [密着取付け] 三相電源入力:可 単相電源入力:可 [環境条件] ・周囲温度 運転: 0 °C〜55 °C (凍結のないこと)、保存: -20 °C〜65 °C (凍結のないこと) ・周囲湿度 運転/保存: 5 %RH〜90 %RH (結露のないこと) ・雰囲気: 屋内 (直射日光が当たらないこと)、腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと ・標高:海抜2000 m以下 ・耐振動:5.9 m/s^2 、10 Hz〜55 Hz (X, Y, Z各方向) [質量(kg)] 1.4
- 商品価格:112,221円
- レビュー件数:0件
- レビュー平均:0(5点満点)
